Anemostat na poddaszu – gdzie umieścić nawiew i wywiew?

Nawiew i wywiew na poddaszu – gdzie rozmieścić anemostaty?

W typowym domu z centralną wentylacją nawiewno-wywiewną powietrze trafia najpierw do pomieszczeń, w których przebywają domownicy. Następnie przepływa przez drzwi i korytarze w stronę łazienki, WC oraz innych pomieszczeń wymagających wywiewu.

Dlatego nie trzeba montować nawiewu i wywiewu w każdym pokoju. W zwykłej sypialni najczęściej wystarczy odpowiednio dobrany punkt nawiewny oraz swobodna droga przepływu powietrza w stronę drzwi.

Na poddaszu szczególnie ważne jest rozmieszczenie punktów względem skosów i przejść między pomieszczeniami.

Pomieszczenie	Rodzaj punktu	Zalecana lokalizacja
Sypialnia	Nawiew	Górna część pomieszczenia, możliwie daleko od drzwi, bez bezpośredniego podmuchu na łóżko
Pokój dziecka	Nawiew	Sufit lub odpowiednio dobrana górna część ściany, poza strefą silnego nawiewu na łóżko i biurko
Gabinet	Nawiew	Górna strefa, z odpowiednim rozprowadzeniem powietrza w całym pomieszczeniu
Łazienka	Wywiew	Wysoko na ścianie lub suficie, najlepiej w najwyższej odpowiedniej części pomieszczenia
WC	Wywiew	Górna strefa pomieszczenia, zgodnie z przebiegiem kanału
Garderoba bez okna	Zwykle wywiew	Wysoko, przy zapewnionym dopływie powietrza z sąsiedniego pomieszczenia
Korytarz	Zwykle bez osobnego punktu	Przestrzeń transferowa między pokojami a pomieszczeniami wywiewnymi

Tabela przedstawia typowy układ instalacji z rekuperacją, a nie uniwersalny projekt dla każdego budynku. W dużych pomieszczeniach, otwartych przestrzeniach i nietypowych układach projektant może przewidzieć dodatkowe punkty.

Warto również odróżnić anemostat mechanicznej instalacji nawiewno-wywiewnej od kratki wentylacji grawitacyjnej. W domu z wentylacją naturalną świeże powietrze może napływać przez nawiewniki okienne lub ścienne, natomiast kratki służą do jego usuwania. Nie należy przenosić zasad rozmieszczenia elementów rekuperacji bezpośrednio na instalację grawitacyjną.

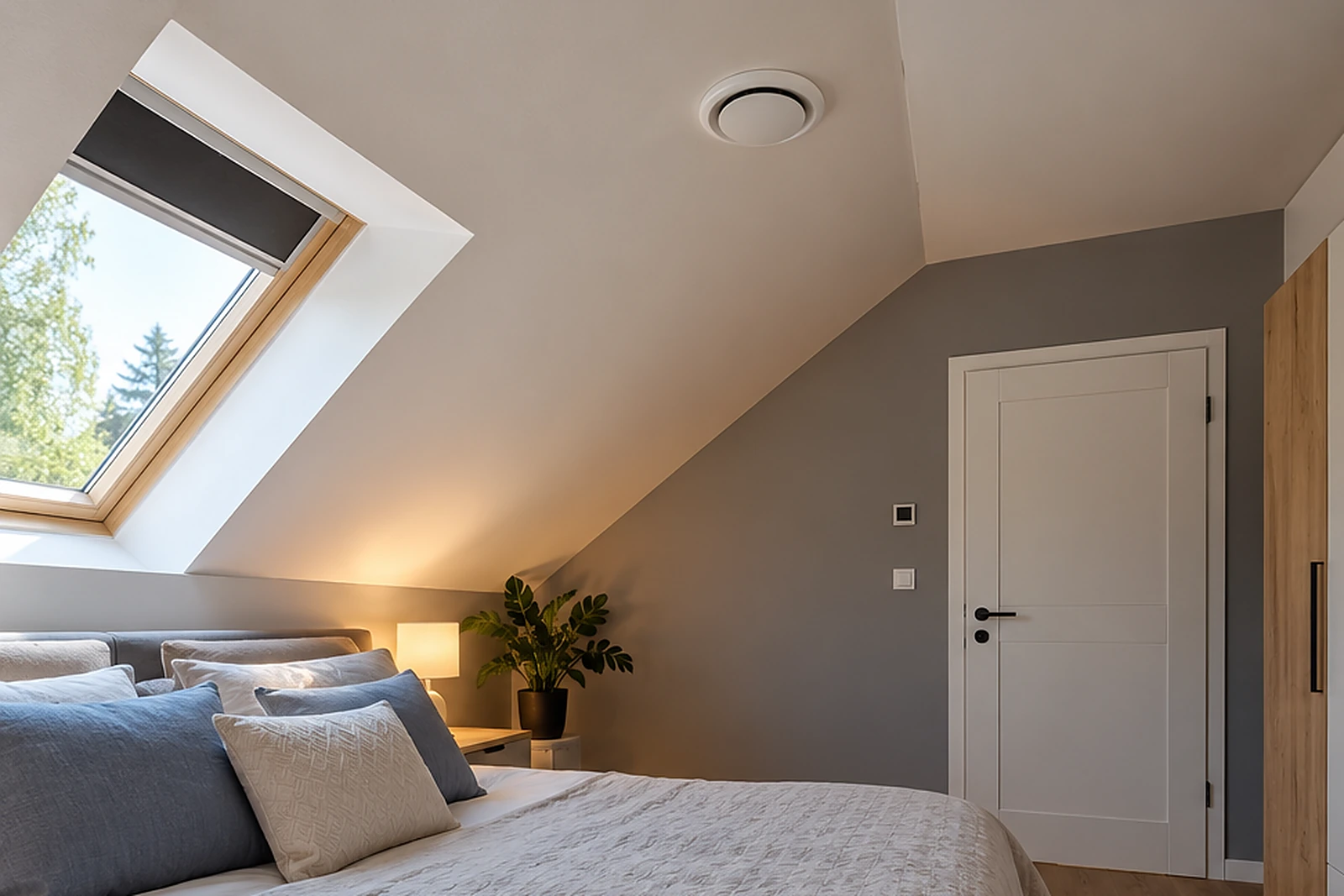

Gdzie umieścić nawiew w sypialni i gabinecie?

Najkorzystniejszym rozwiązaniem jest zwykle montaż anemostatu nawiewnego w górnej części pomieszczenia, możliwie daleko od drzwi. Dzięki temu powietrze ma szansę przepłynąć przez większą część pokoju, zanim wydostanie się na korytarz.

Przykładowo w sypialni, której drzwi znajdują się przy jednej ze ścian, nawiew można zaplanować po przeciwnej stronie. Nie oznacza to jednak, że anemostat musi trafić dokładnie nad okno dachowe.

Nie należy kierować silnego strumienia powietrza bezpośrednio na głowę osoby śpiącej. Nawet przy prawidłowej temperaturze powietrza wyraźny ruch w okolicy łóżka może powodować dyskomfort.

Dlatego lokalizację trzeba ocenić razem z planowanym ustawieniem mebli. Jeżeli łóżko stoi pod najwyższą częścią sufitu, może okazać się, że lepszy będzie nawiewnik o innym sposobie rozprowadzania powietrza lub montaż w innym miejscu.

Podobna zasada dotyczy gabinetu. Anemostat nie powinien powodować stałego, odczuwalnego podmuchu na osobę siedzącą przy biurku. Jednocześnie nie można przesunąć go tuż nad drzwi tylko po to, aby ominąć stanowisko pracy.

Czy nawiew powinien znajdować się przy oknie dachowym?

Okno dachowe nie wyznacza automatycznie miejsca montażu anemostatu. W przeciwieństwie do grzejnika nawiewnik wentylacji mechanicznej nie musi znajdować się bezpośrednio przy przeszkleniu.

Może to być odpowiednia lokalizacja, jeżeli pozwala skutecznie rozprowadzać powietrze i nie powoduje przeciągów. Jednak dużo ważniejsze są charakterystyka nawiewnika, układ pokoju oraz odległość od drzwi.

Dlatego nie warto wybierać miejsca wyłącznie na podstawie położenia okna.

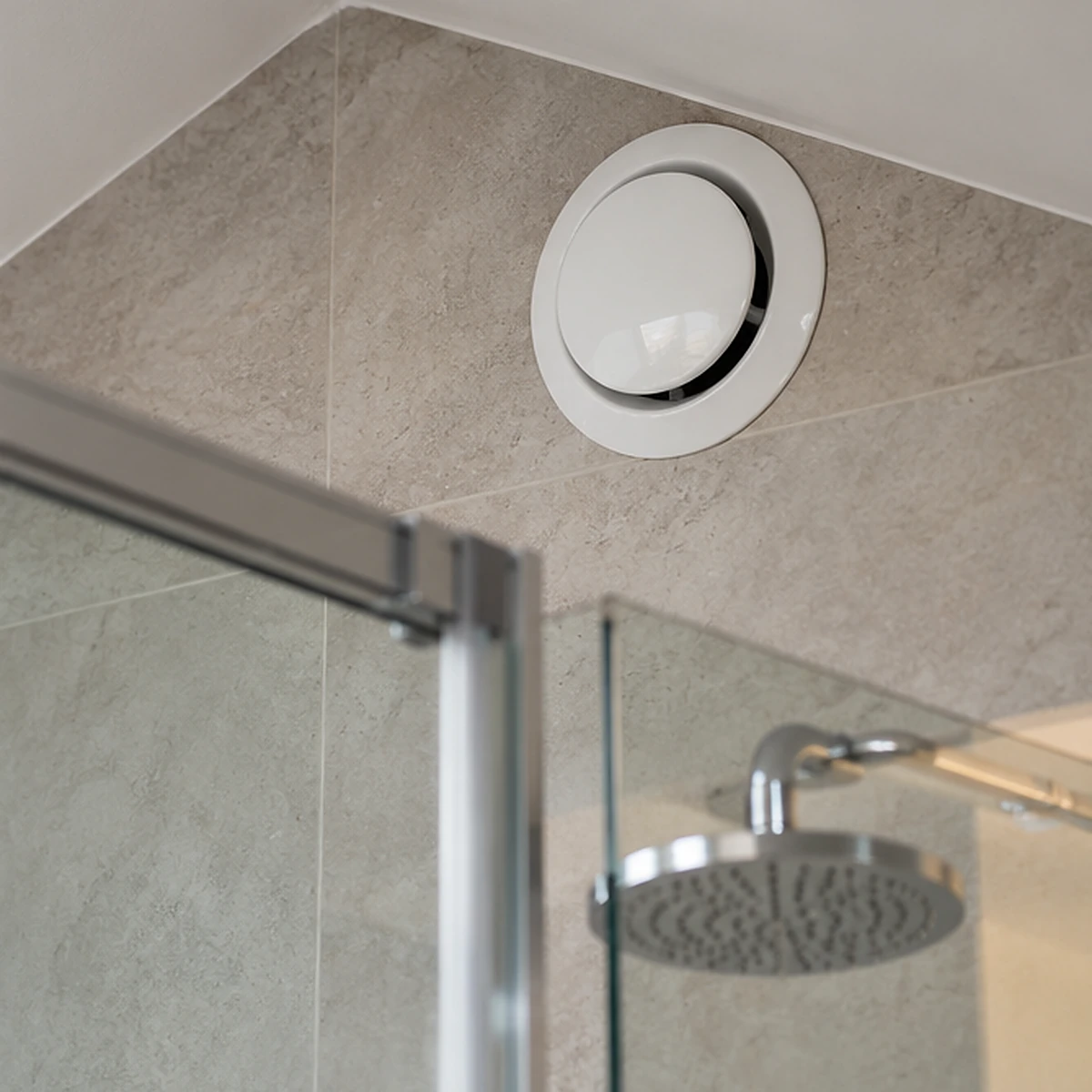

Jak umieścić wywiew w łazience i garderobie pod skosami?

W łazience anemostat wywiewny powinien znajdować się w górnej strefie pomieszczenia. Jeżeli sufit ma różne wysokości, korzystna jest lokalizacja możliwie wysoko, zgodnie z zaleceniami projektowymi dla danego systemu.

Ma to szczególne znaczenie w pomieszczeniu pod skosem, gdzie najwyższy fragment sufitu może znajdować się daleko od drzwi.

Powietrze powinno napływać do łazienki przez odpowiednie otwory transferowe w drzwiach, a następnie przemieszczać się w stronę wywiewu. Dzięki temu instalacja może usuwać wilgoć i zanieczyszczenia z większej części pomieszczenia.

Nie należy lokować wywiewu tuż przy drzwiach, jeżeli prowadzi to do skrócenia drogi przepływu powietrza. W takim układzie część powietrza może szybko opuszczać łazienkę, podczas gdy w głębszej wnęce przy prysznicu wymiana pozostanie słabsza.

Nie ma również obowiązku umieszczania anemostatu dokładnie nad kabiną prysznicową. Znaczenie mają położenie najwyższej części pomieszczenia, przeszkody w przepływie powietrza, przebieg kanałów i możliwość bezpiecznego montażu.

W niewielkiej łazience z mocno opadającym sufitem często łatwiej zastosować wywiew na wysokiej ścianie niż bezpośrednio na skosie.

A co z garderobą pod skosem?

Zamknięta garderoba bez okna może wymagać osobnego wywiewu, szczególnie gdy ma dużą powierzchnię, szczelne drzwi i niewielką wymianę powietrza.

Jednak nie każda wnęka na ubrania potrzebuje anemostatu. Otwarta garderoba połączona z sypialnią może korzystać z wentylacji całego pomieszczenia, o ile projekt zapewnia odpowiedni przepływ.

Jeżeli garderoba ma własny wywiew, trzeba również zaplanować dopływ powietrza. W przeciwnym razie zamknięte drzwi mogą ograniczać skuteczność wentylacji.

Anemostat na skosie czy na płaskim suficie?

Montaż na skośnej powierzchni nie jest automatycznie błędem. Trzeba jednak sprawdzić, czy wybrany model anemostatu dopuszcza takie ustawienie i jak rozprowadza powietrze.

Standardowy nawiewnik sufitowy zamontowany na pochyłej płaszczyźnie może kierować strumień inaczej niż na poziomym suficie. Dlatego urządzenie dobrane do pomieszczenia z płaskim stropem nie zawsze zapewni taki sam komfort pod połacią dachową.

Jeżeli poddasze ma niewielki poziomy fragment sufitu, często właśnie tam najłatwiej zaplanować nawiew. Pozwala to zachować przewidywalny sposób rozprowadzania powietrza i wygodniejszy dostęp do elementu.

Z kolei przy wywiewie najważniejsze jest zapewnienie skutecznego odbioru powietrza z pomieszczenia. Stowarzyszenie Polska Wentylacja zaleca, aby w pomieszczeniach o różnej wysokości umieszczać elementy wywiewne w najwyższym punkcie.

Nie oznacza to jednak konieczności prowadzenia przewodu przez każdą cenę do samej kalenicy. Ostateczne rozwiązanie powinno uwzględniać konstrukcję poddasza, dostępne miejsce oraz możliwość szczelnego i bezpiecznego wykonania instalacji.

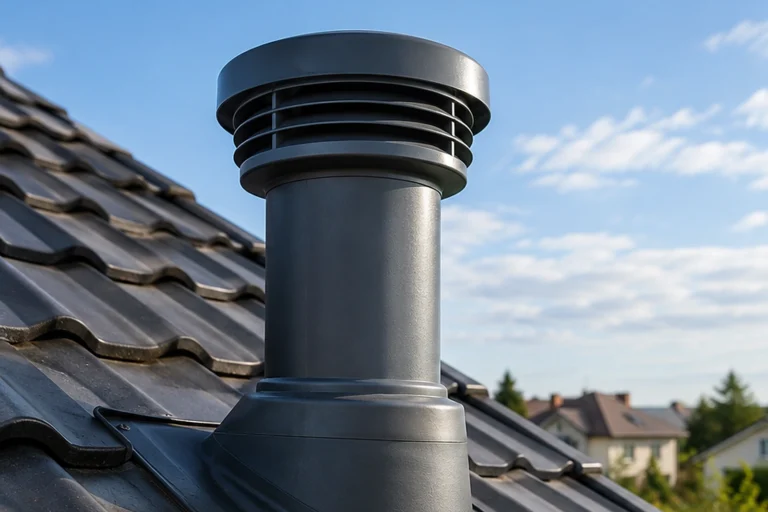

Nie wolno wykonywać przypadkowych otworów w elementach konstrukcyjnych ani pozostawiać nieszczelnych przejść przez paroizolację. Przewód przechodzący przez chłodną przestrzeń wymaga także właściwej izolacji, dobranej do warunków pracy instalacji.

Najczęstsze błędy przy rozmieszczaniu anemostatów

Jednym z częstszych problemów jest umieszczenie nawiewu bardzo blisko drzwi do sypialni. Powietrze może wtedy szybko przepływać na korytarz, zamiast docierać do dalszych części pokoju.

Inny błąd to planowanie anemostatu bez uwzględnienia umeblowania. Nawiewnik umieszczony nad łóżkiem nie musi być wadliwy, jednak jego charakterystyka i ustawienie nie mogą powodować uciążliwego ruchu powietrza w strefie snu.

Problemy mogą pojawić się również wtedy, gdy wykonawca:

• Umieści anemostat w bardzo niskiej części skosu, bez sprawdzenia sposobu rozprowadzania powietrza.
• Wybierze punkt montażu wyłącznie na podstawie najkrótszej trasy przewodu.
• Zapomni o otworach transferowych w drzwiach.
• Zastosuje przypadkowo dobrany nawiewnik lub wywiewnik, bez uwzględnienia wymaganej wydajności.
• Zostawi kanały w zimnej części poddasza bez odpowiedniej izolacji.

Osobnym problemem jest brak regulacji instalacji po montażu. Nawet prawidłowo rozmieszczone anemostaty nie zapewnią oczekiwanego efektu, jeżeli rzeczywiste strumienie powietrza znacznie odbiegają od projektu.

Ponadto mocne przymykanie anemostatów w celu ograniczenia przeciągu może zwiększać opory i hałas. Dlatego nie należy traktować przypadkowego kręcenia talerzykiem jako zamiennika pomiarów.

Co sprawdzić przed zamknięciem zabudowy poddasza?

Zanim ekipa zamontuje ostatnie płyty gipsowo-kartonowe, należy zweryfikować cały układ. Po wykończeniu skosów poprawienie źle umieszczonego anemostatu może wymagać rozebrania części sufitu i ponownego prowadzenia przewodów.

Najlepiej przeprowadzić kontrolę w następującej kolejności:

1. Sprawdź rozkład punktów. Porównaj projekt z rzeczywistym rozmieszczeniem pomieszczeń, drzwi i planowanych mebli. Upewnij się, że nawiewniki znajdują się w odpowiednich strefach, a wywiewy mają zapewniony dopływ powietrza.
2. Oceń wysokość montażu. Sprawdź, czy skosy nie ograniczają działania anemostatu i czy pozostanie miejsce na prawidłowe zamocowanie skrzynki rozprężnej.
3. Skontroluj przebieg przewodów. Zwróć uwagę na zgniecenia, zbędne ostre załamania i połączenia, które mogą zwiększać opory lub powodować nieszczelności.
4. Sprawdź izolację i szczelność przejść. Szczególnie ważne są odcinki kanałów przechodzące przez zimny strych oraz miejsca przebicia warstwy paroizolacyjnej.
5. Ustal sposób pomiaru i regulacji. Po uruchomieniu instalacji wykonawca powinien zmierzyć strumienie powietrza na punktach nawiewnych i wywiewnych oraz porównać je z projektem.

Taka kontrola pozwala wykryć błędy, zanim ich usunięcie stanie się kosztowne. Warto również zachować zdjęcia przebiegu przewodów przed zamknięciem zabudowy. Ułatwią późniejsze naprawy oraz lokalizowanie instalacji.

Jeżeli poddasze ma nietypową geometrię, bardzo niski sufit albo kilka połączonych pomieszczeń, rozmieszczenie punktów najlepiej uzgodnić z projektantem wentylacji. Samo przesunięcie anemostatu może zmienić długość kanału, jego opory i sposób rozprowadzania powietrza.

Ostatecznie dobrze umieszczony anemostat to nie ten, który wygląda najładniej na suficie, lecz taki, który pozwala dostarczyć lub usunąć zaprojektowaną ilość powietrza bez przeciągów i nadmiernego hałasu.

Źródła

• Stowarzyszenie Polska Wentylacja – Wytyczne: Instalacja wentylacji mechanicznej z odzyskiem ciepła (rekuperacja) w domach jednorodzinnych, SPW-W/1.2024, wydanie II.
• Rozporządzenie Ministra Infrastruktury w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie, w szczególności § 147–150.
• Ministerstwo Rozwoju i Technologii – Budowlane ABC: Instalacje ogrzewania, wentylacji mechanicznej i ciepłej wody użytkowej.
• Zintegrowana Platforma Edukacyjna – Montaż instalacji wentylacji mechanicznej.
