Test szczelności poddasza – gdzie najczęściej wieje?
Test szczelności poddasza najczęściej ujawnia przecieki przy połączeniach skosów ze ścianami, wokół okien dachowych, za ściankami kolankowymi, przy wyłazie oraz w miejscach przejścia przewodów i rur. Sam wentylator mierzy jednak łączną nieszczelność badanej obudowy; dokładne punkty przecieku trzeba następnie zlokalizować dymem diagnostycznym, anemometrem albo termowizją. Dlatego dobrze wykonane badanie powinno zakończyć się nie tylko jedną liczbą, ale również listą miejsc wymagających poprawy.
Co naprawdę sprawdza test szczelności poddasza?
Badanie blower door polega na wytworzeniu kontrolowanej różnicy ciśnienia pomiędzy wnętrzem a otoczeniem. Wentylator zamontowany w otworze drzwiowym usuwa powietrze z domu albo wtłacza je do środka, natomiast manometr mierzy różnicę ciśnienia i przepływ potrzebny do jej utrzymania. Im większy przepływ jest potrzebny, tym bardziej nieszczelna jest badana obudowa.
Norma ISO 9972 opisuje pomiar przepuszczalności powietrznej budynków lub ich części metodą nadciśnienia albo podciśnienia. Jednocześnie zaznacza, że badanie całej obudowy nie jest oceną pojedynczego elementu. Zatem słaby wynik nie dowodzi automatycznie, że winne jest okno dachowe, a dobry wynik nie mówi, że każdy detal wykonano idealnie.
Najbardziej miarodajne jest badanie całej ogrzewanej strefy domu z dokładnym określeniem przebiegu jej warstwy szczelnej. Jeżeli mierzone ma być wyłącznie poddasze, musi ono tworzyć możliwą do zdefiniowania strefę. W przeciwnym razie przepływ przez strop, klatkę schodową lub wnętrze ścian może zostać błędnie uznany za przeciek przez dach.
Co ważne, szczelność powietrzna nie oznacza rezygnacji z wentylacji. Nieszczelności dają przypadkowy i zależny od pogody nawiew, natomiast wentylacja ma zapewniać kontrolowaną wymianę powietrza. Po uszczelnieniu domu trzeba więc zachować prawidłowe nawiewniki albo sprawną instalację wentylacji mechanicznej, zależnie od przyjętego rozwiązania.
Jak wygląda badanie blower door krok po kroku?
- Ustala się granicę badanej strefy. Technik określa, które pomieszczenia należą do ogrzewanej części budynku i którędy powinna przebiegać warstwa szczelna. Otwiera się drzwi wewnętrzne potrzebne do uzyskania jednej strefy, a okna i drzwi zewnętrzne pozostają zamknięte.
- Przygotowuje się budynek zgodnie z celem badania. Sposób postępowania z nawiewnikami, kratkami, odpływami, okapem i innymi zamierzonymi otworami powinien ustalić wykonujący pomiar. Dlatego właściciel nie powinien wcześniej zaklejać wszystkiego samodzielnie, ponieważ mógłby sztucznie poprawić albo zafałszować wynik.

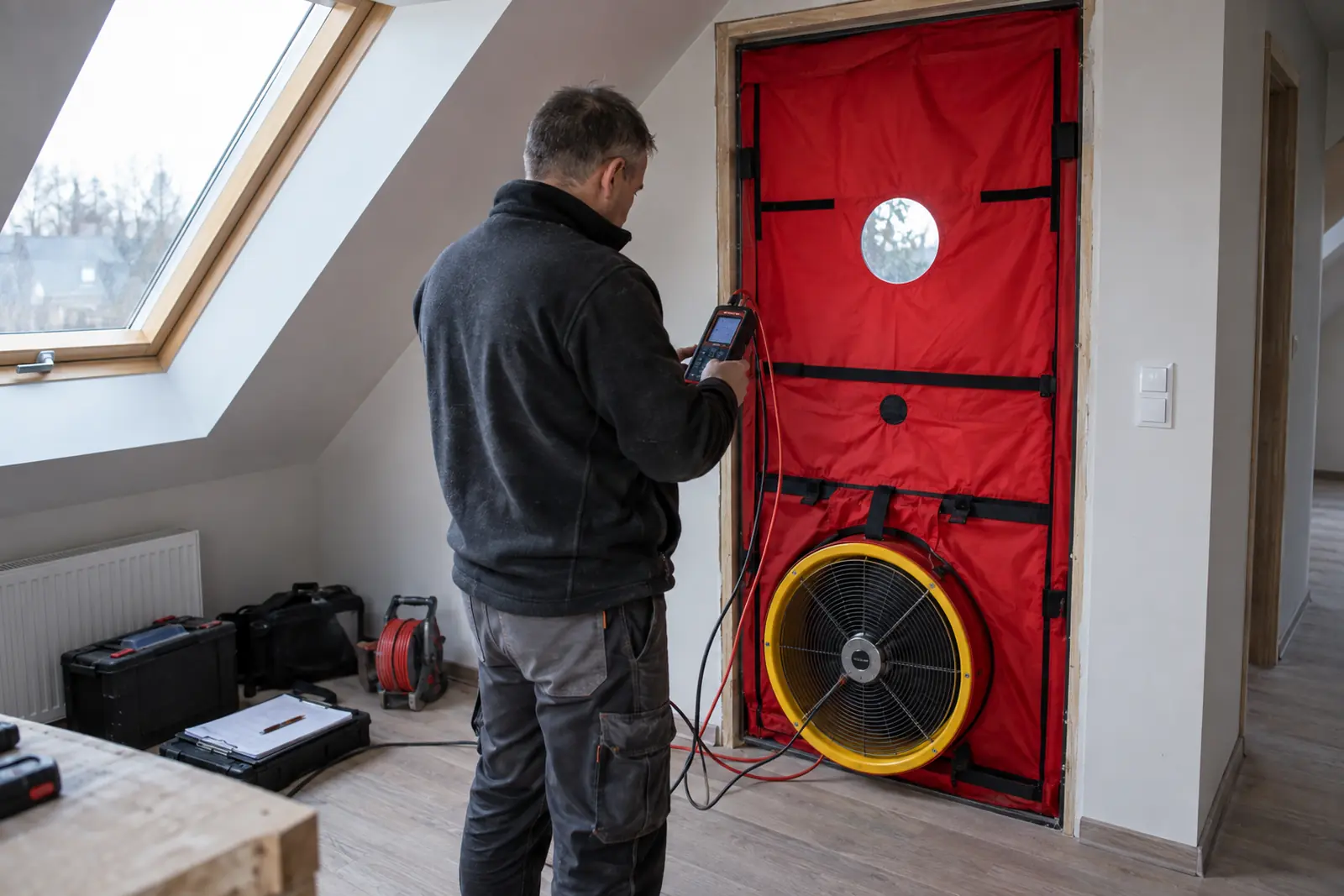

- Montuje się skalibrowany wentylator i manometr. Urządzenie umieszcza się zwykle w drzwiach zewnętrznych. Następnie przewód pomiarowy odnosi ciśnienie wewnętrzne do warunków na zewnątrz.
- Wykonuje się serię pomiarów przy różnych różnicach ciśnienia. Na ich podstawie wyznacza się zależność między ciśnieniem a strumieniem przeciekającego powietrza. Często podawanym punktem odniesienia jest 50 Pa.

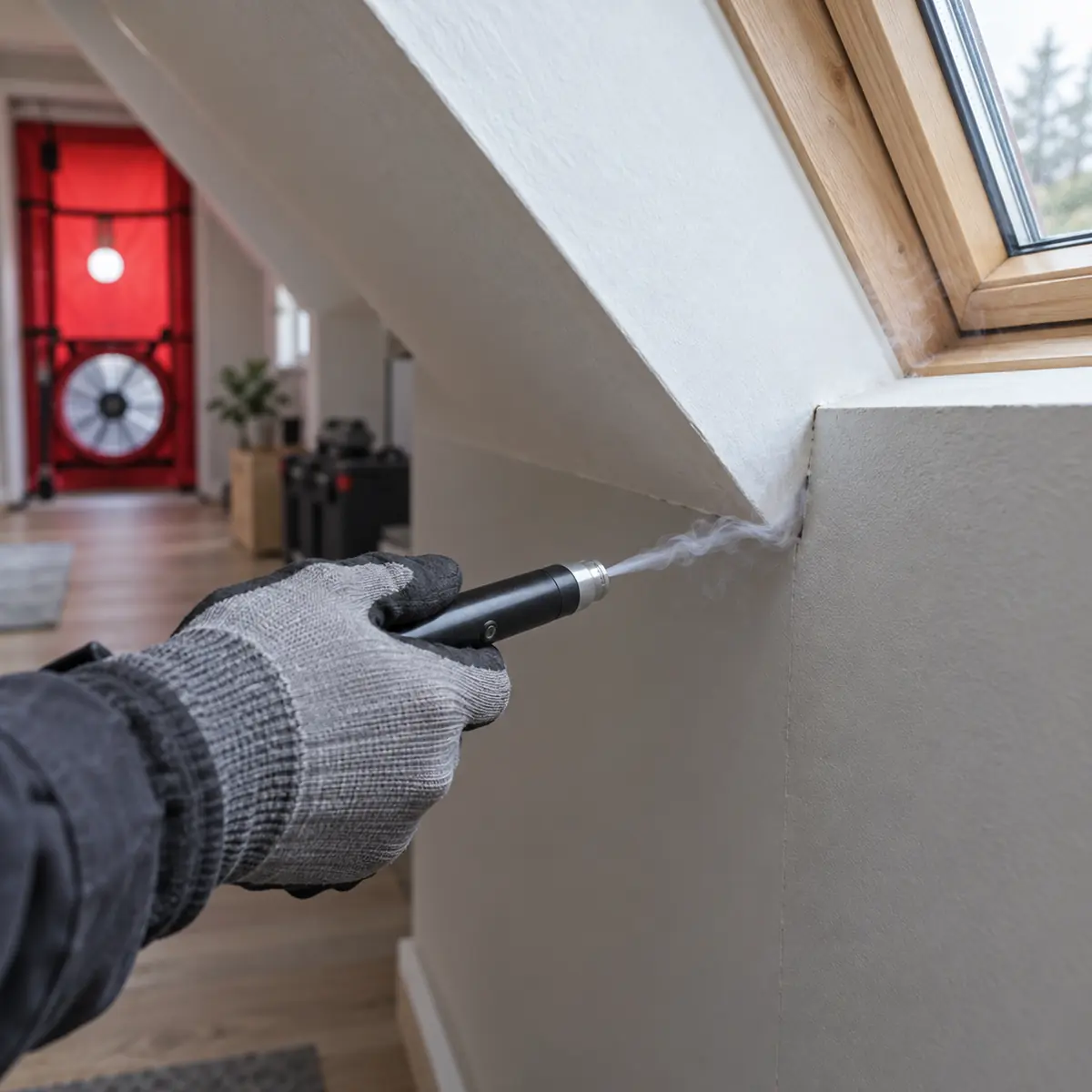

- Przy stabilnym podciśnieniu lokalizuje się przecieki. Większy napływ da się czasem wyczuć dłonią, natomiast mniejsze nieszczelności sprawdza się dymem technicznym lub anemometrem. Termowizja może pomóc, jeśli istnieje odpowiednia różnica temperatur, ale sama plama na obrazie nie rozstrzyga, czy przyczyną jest ruch powietrza, czy brak izolacji.
- Dokumentuje się miejsca i priorytety napraw. Dobry protokół powinien wskazywać konfigurację budynku, wynik liczbowy, warunki pomiaru oraz lokalizacje najważniejszych przecieków. Dzięki temu kolejne badanie można wykonać w porównywalny sposób.
Gdzie na poddaszu najczęściej powstają nieszczelności?
Na poddaszu problemem rzadko jest środek nieuszkodzonego arkusza folii. Zwykle zawodzi detal, w którym warstwa szczelna kończy się, zmienia kierunek albo spotyka inny materiał. Dlatego oględziny warto prowadzić po obwodzie, a nie chaotycznie po całym pomieszczeniu.
| Miejsce | Typowa przyczyna | Co może zmylić podczas diagnozy |
|---|---|---|
| Okno dachowe | nieciągłe połączenie paroizolacji z ramą, nieszczelny narożnik, przerwa w ociepleniu wnęki | chłód przy szybie lub opadanie schłodzonego powietrza może być odczuwane jak przewiew |
| Połączenie skosu ze ścianą szczytową | brak kleju na obwodzie, odspojona taśma, zapylone podłoże | powietrze może wypłynąć dalej spod listwy albo płyty |
| Ścianka kolankowa | otwarte przestrzenie między belkami, nieszczelny dół i góra ścianki, przerwana warstwa za zabudową | sama wełna może zasłaniać otwór, lecz nie zatrzymuje przepływu powietrza |
| Murłata, okap i styk skosu ze stropem | trudne połączenie folii z murem i drewnem, przewiewanie izolacji od okapu | źródłem może być przeciek od wnętrza albo ruch zimnego powietrza po zewnętrznej stronie ocieplenia |
| Kalenica i górne połączenie skosów | niedoklejone arkusze, przecięcie membrany, brak ciągłości nad ścianą działową | efekt kominowy uwidacznia nawet niewielkie szczeliny w górnej części domu |
| Wyłaz lub schody strychowe | brak ciągłej uszczelki, zwichrowana klapa, nieszczelna rama | dobrze ocieplona klapa nadal może przepuszczać powietrze na obwodzie |
| Przewody, rury i kanały | zbyt duży otwór, brak manszety, rozdarcie po późniejszej instalacji | miejsce widoczne w pokoju nie zawsze pokrywa się z otworem w warstwie szczelnej |
| Oprawy i puszki elektryczne | liczne przebicia folii, brak przestrzeni instalacyjnej, nieszczelna obudowa | prace przy instalacji 230 V mogą wymagać elektryka |
| Komin lub przewód spalinowy | nieciągłe połączenie na granicy materiałów | nie wolno stosować przypadkowej piany; obowiązują wymagane odległości i materiały odporne na temperaturę |
Brudne smugi na wełnie mogą być dodatkową wskazówką, ponieważ włókna działają wtedy jak filtr dla przepływającego powietrza. Jednak brak zabrudzenia nie oznacza szczelności. Nowa izolacja mogła jeszcze nie pracować wystarczająco długo, aby ślad stał się widoczny.
Jak odróżnić przewiew od mostka cieplnego?
Przewiew oznacza ruch powietrza przez szczelinę, natomiast mostek cieplny powoduje zwiększone przewodzenie ciepła przez materiał lub przerwę w ociepleniu. Oba problemy mogą obniżać temperaturę powierzchni i dawać podobny obraz w kamerze termowizyjnej. Dlatego termogram bez wymuszonej różnicy ciśnienia nie zawsze wystarcza do rozpoznania przyczyny.
Jeżeli anomalia wyraźnie zmienia kształt albo nasila się po uruchomieniu blower door, przemawia to za przeciekiem powietrza. Z kolei stabilny, regularny chłodny pas wzdłuż krokwi może wskazywać głównie na mostek cieplny. Mimo to w jednym miejscu mogą występować oba zjawiska – na przykład brak wełny przy ramie okna oraz nieszczelne połączenie paroizolacji.
Nie należy też szukać przecieków zapalniczką, świecą ani kadzidłem przy drewnie, zasłonach lub izolacji. Do badania używa się bezpiecznego dymu diagnostycznego i sprzętu przeznaczonego do tego celu.
Jak czytać wynik n50 bez błędnych wniosków?
Wskaźnik n50 określa, ile razy w ciągu godziny objętość powietrza odpowiadająca kubaturze badanej strefy przepływa przez nieszczelności przy różnicy ciśnienia 50 Pa. Oblicza się go, dzieląc strumień powietrza przy 50 Pa przez wewnętrzną objętość badanej strefy.
Przykładowo, jeżeli objętość ogrzewanej części domu wynosi 400 m³, a wentylator przy 50 Pa przetłacza 800 m³/h, wówczas n50 wynosi 2,0 h⁻¹. Nie oznacza to jednak dwóch naturalnych wymian powietrza w każdej godzinie użytkowania domu. Wartość przy 50 Pa służy do standaryzowanego porównania szczelności, a codzienna infiltracja zależy między innymi od wiatru, temperatury i wysokości budynku.
Nie istnieje jedna liczba, według której należy oceniać każdy stary i nowy dom. Wynik trzeba odnieść do projektu, umowy, zastosowanego standardu energetycznego i konfiguracji pomiaru. Ponadto porównanie dwóch badań ma sens tylko wtedy, gdy obejmowały tę samą strefę i podobnie przygotowany budynek.
Kiedy wykonać test i jak wykorzystać jego wynik?
Najwięcej możliwości naprawy daje badanie wykonane po ukończeniu warstwy szczelnej, ale przed zakryciem jej płytami g-k. Wtedy można jeszcze poprawić zakłady, obwód, manszety i połączenia przy oknach bez rozbierania gotowego wnętrza. Po zakończeniu prac warto wykonać pomiar odbiorczy, zwłaszcza jeśli konkretny poziom szczelności zapisano w projekcie lub umowie.
W użytkowanym domu test także ma sens, szczególnie przy ciągłych przeciągach, dużych różnicach temperatur, nawiewaniu kurzu albo wysokich kosztach ogrzewania. Jednak przed badaniem trzeba przekazać technikowi informacje o kominku, kotle, piecu, okapie i wentylacji. Urządzenia spalające paliwo i paleniska muszą zostać przygotowane zgodnie z procedurą wykonującego pomiar, ponieważ podciśnienie może wpływać na ciąg i kierunek przepływu spalin.
Naprawy należy zaczynać od największych, dostępnych przerw w ciągłości warstwy, a dopiero później zajmować się drobnymi szczelinami. Trzeba uszczelniać właściwą płaszczyznę, nie tylko miejsce, z którego powietrze wypływa do pokoju. W przeciwnym razie strumień może znaleźć inną drogę w tej samej pustce konstrukcyjnej.
Po większym zakresie poprawek ponowne badanie jest jedynym pewnym sposobem oceny efektu. Jednocześnie po uszczelnieniu trzeba skontrolować działanie wentylacji i bezpieczeństwo urządzeń spalających paliwo. Celem jest szczelna obudowa oraz zaplanowana wymiana powietrza, a nie hermetyczne pomieszczenie bez wentylacji.
Źródła
- ISO 9972:2015 – metoda wentylatorowa pomiaru przepuszczalności powietrznej budynków
- PNNL – uszczelnianie stropów pod wentylowanym poddaszem
- ENERGY STAR – typowe nieszczelności na poddaszu
- Rozporządzenie w sprawie warunków technicznych – wymagania dotyczące wentylacji i wilgoci
